Jaki dół pod szambo 10m3

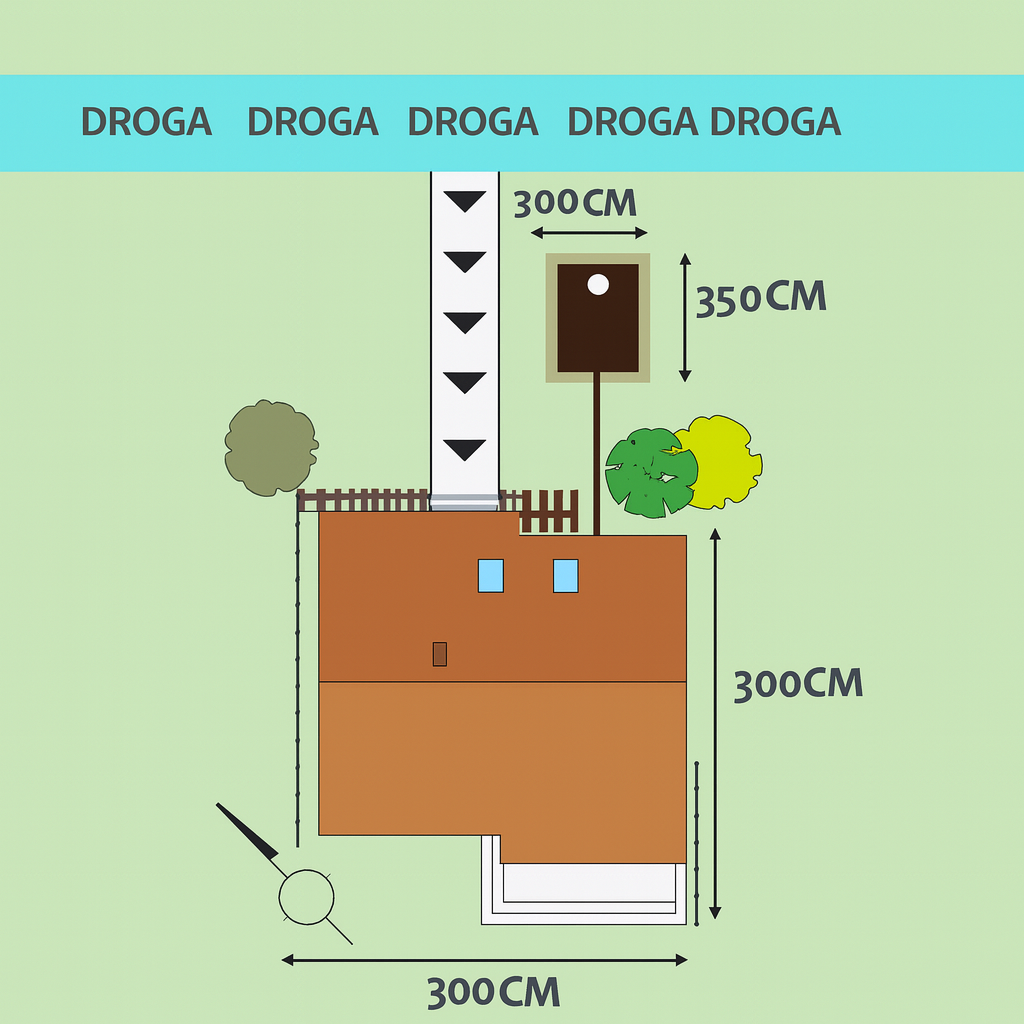

Kopiemy dołek o kształcie prostokąta o 50cm większy od rozmiarów zbiornika czyli w przypadku zbiornika 10m3: 300cm szeroki i 350cm długi!
Głębokość wykopu powinna wynosić rónież 50cm, głębiej niż wysokść zbiornika, do zbiornika mamy przynależny komin rewizyjny o wysokości 50cm. Zbiornik 10m3 z płytą standardową ma 185 centymetrów. Głębokość wykopu pod szambo ma wynosić 235cm. Proszę pamiętać że w przypadku zbiornika 10m3 z grubą płytą najazdową wyniesie 240cm.
Co na dnie wykopu
Na dnie wykopu powinna być zrobiona stabilizacja gruntu:
- podsypka piaskowa
- podsypka powinna być zagęszczona (ubita)
- Grubość podsypki 10cm
Co w przypadku braku zagęszczarki lub terenów podmokłych
Jak to w życiu nie zawsze będzie tak jak by chciał kierownik budowy, czasem się nie da zrobić ksiązkowej podsypki z piasku np. z następujących powodów:
- Brak zagęszczarki
- Woda w wykopie
W przypadku zaistniałych wyżej okoliczności należy:
- Zrobić wykop na zakładaną głębokość 235cm

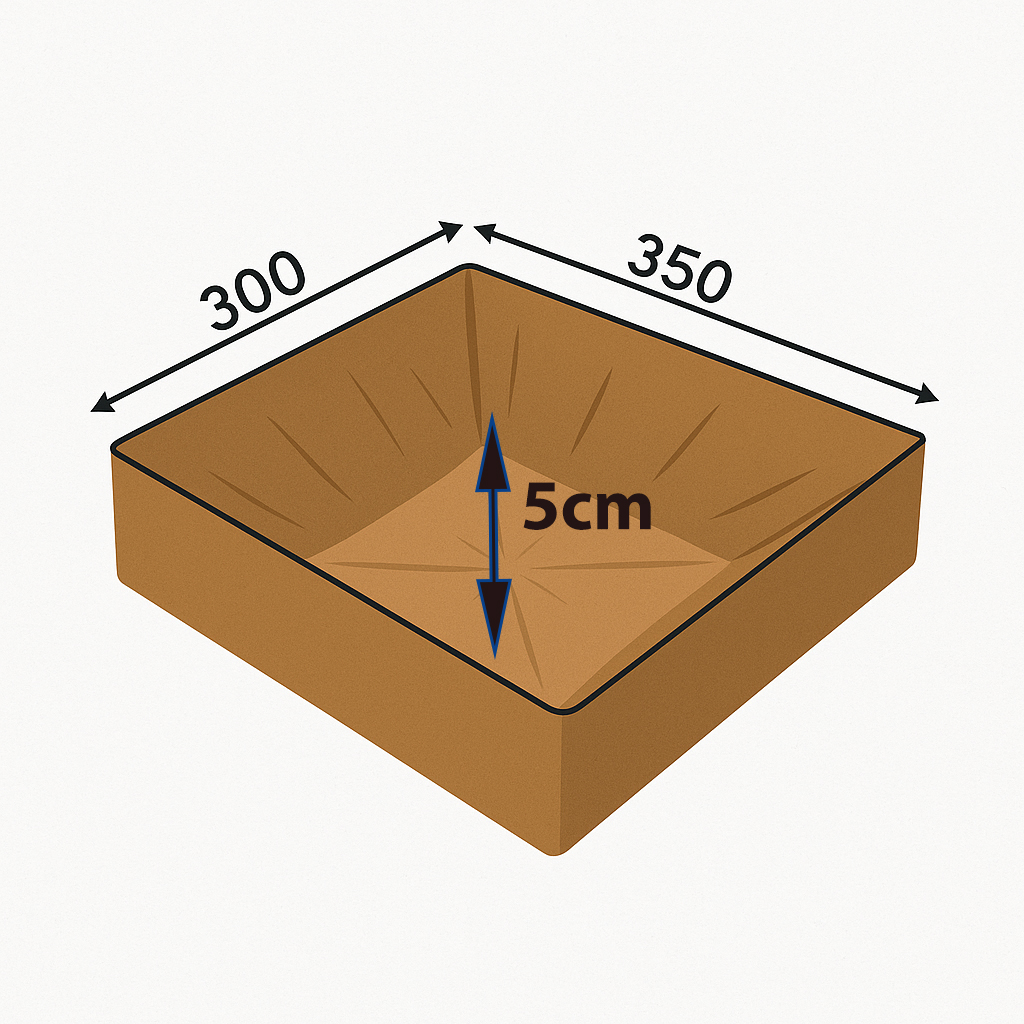

- Poprosić operatora koparki aby na sam koniec podebrał jeszcze około 5cm gruntu, sposób w kopertkę w stronę środka wykopu. Zbiornik powinien się oprzeć bokami i rogami na dnie. W ten sposób pod zbiornikiem powstanie pustka, niecka, zagłębienie. Wtedy podczas samoistnego osiadania zbiornika na niezagęszczonym dnie nic nie będzie starało się wypchnąć dna zbiornika do góry.

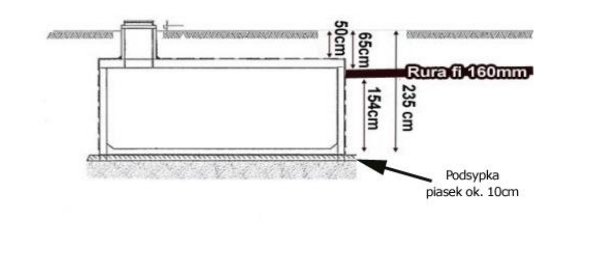

Widok z boku i rzędne położenia rur
Na rysunku widzimy na jakiej głębokości w wykopie będzie otwór przyłączeniowy pod rurę fi160mm. Widzimy że jest to około 80cm (dół rury) lub też 656cm góra rury. Zatem wiadomo że rura która wychodzi z budynku musi wychodzić płycej. Ponieważ spadek ścieków musi nastąpić za pomocą grawitacji, rura powinna przebiegać ze spadkiem 2% w stronę zbiornika. 2% to jest 2cm spadku na 1 metrze rury.
Co jeśłi rura kanalizacyjna wychodzi głęboko
Czasem w przypadku budynków z podpiwniczeniem lub w przypadku kiedy kanalizę wykonywał starszy hydraulik rura może wychodzić nawet 150cm pod ziemią "przemarzanie gruntu" wtedy zbiornik należy zakopać głębiej. Zapominamy o pierwszej części artykułu jeśli chodzi o głębokość i zaczynamy rów pod rurę ze spadkiem 2% i następnie w miejscu gdzie rura kanalizacyjna miała by wchodzić do zbiornika, przykładamy metrówkę i kopiemy jeszcze 155cm (od dolnej krawędzi rury, do dna wykopu 155cm). 155cm tyle właśnie jest od dolne krawędzi zbiornika do początku otworu na rurę. Nasz wykop osiągnię głębokość odpowiednią, proszę pamiętać poinformować sprzedawcę o tym fakcie, będzie trzeba zastosować koniecznie pokrywę najazdową i dodatkowe kominki.
A może się przyda jeszcze rysunek zbiornika 10m3? Mam nadzieje żę pomogłem z tym wykopem. Jeśli jeszcze czegoś nie rozumiesze to zapraszam telefonicznie wytłumaczę:
